Система предназначена для длительного автономного электроснабжения полевых средств и комплексов военной связи воинских формирований тактического звена управления.
Электропитание оборудования постоянным током с номинальным напряжением 6, 7,2, 12 и 27 В при питании от источников постоянного тока напряжением 27 В и от источников переменного однофазного тока напряжением 220 В частотой 50, 60 и 400 Гц
Заряд аккумуляторных батарей при питании от источников постоянного тока напряжением от 10 до 30 В и от источников переменного однофазного тока напряжением от 90 до 260 В частотой 50, 60 и 400 Гц
Требования стойкости к воздействию климатических факторов:
- температура окружающего воздуха от минус 35 до плюс 50 ºС
- относительная влажность 98 % при температуре окружающей среды плюс 35 ºС
- атмосферное пониженное давление при эксплуатации 6×104 Па
(450 мм рт. ст.)
- атмосферное повышенное давление при эксплуатации 10,6×104 Па
(795 мм рт. ст.).
Тактико-технические характеристики
|
Наименование параметра |
Значение |
| Номинальное напряжение сети питания постоянного тока, В | 12; 27 |
|
Напряжение питания от источников энергии постоянного тока, В - при питании средств связи - при заряде аккумуляторных батарей |
22…30 10…30 |
| Номинальное напряжение сети питания переменного тока, В | 220 |
| Частота сети питания переменного тока, Гц | 50; 60; 400 |
|
Напряжение питания от источников энергии переменного тока, В - при питании средств связи - при заряде аккумуляторных батарей |
187…242 90…260 |
| Номинальное выходное напряжение, В | 6; 7,2; 12; 27 |
|
Номинальный выходной ток, А: а) при выходном напряжении 6 В и 7,2 В б) при выходном напряжении 12 В в) при выходном напряжении 27 В |
0,2 8 35 |
| Номинальное напряжение заряжаемых аккумуляторных батарей, В | 6; 7,2; 12 |
| Номенклатура заряжаемых аккумуляторных батарей |
5НКГЦ-0,94 6НКГЦ-0,94 10НКГЦ-0,94 10НКГЦ-1Д 10НКГЦ-1,3-2 10НКГЦ-1,8-1 10НКГЦ-3,5-2 10НКГЦ-6-2 10НКГЦ-10 10В.КСМ10Р |
| Максимальный потребляемый ток при питании от источников постоянного тока напряжением 10…30 В, А, не более |
15 |
| Максимальный потребляемый ток при питании от источников переменного тока напряжением 187…242 В, А, не более |
7,6 |
| Время развёртывания, мин, не более | 5 |

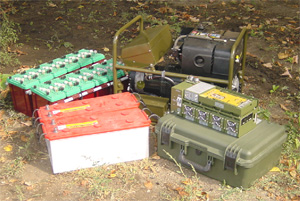

Состав
Батарея фотоэлектрическая БФА-30-16 4
Металло-воздушный источник тока МВИТ 12-3000 1
Электроагрегат АД-2-П/28,5-1ВМ1 1
Батарея аккумуляторная 6СТ-140Р 2
Блок преобразования и коммутации БПК 3 1
Комплект кабелей и устройств подключения 1
Комплект ЗИП-О 1
Комплект эксплуатационной документации 1
Контейнер транспортно-эксплуатационный 1
