Вводно-распределительное устройство ВРУ предназначено для приема, распределения и учета электроэнергии в сетях 380/220 В трехфазного переменного тока частоты 50Гц, а также для защиты линий при перегрузках и коротких замыканиях.
Вводно-распределительное устройство комплектуется из монтажных панелей одностороннего обслуживания.
ВРУ размещаетсяв специально оборудованном помещении (электрощитовой комнате) непосредственно на объекте.
Панели ВРУ имеют номинальные токи 63, 100,160, 250, 400, 630А. Ввод проводов и кабелей предусмотрен снизу.
ВРУ изготавливаются в виде корпуса со съемными боковыми панелями, исполнение напольное.
При необходимости ВРУ могут собираться в секции.
Обычно вводные панели ВРУ состоят из отсека ввода, в данном отсеке размещается рубильник или переключатель, предохранители необходимое количество, отсек учёта расхода электрической энергии и монтажа отходящих линий, в нем устанавливаются токовые трансформаторы и электросчётчик, а также коробка с контрольно-измерительными приборами.
На базе ВРУ могут быть выполнены вводные, распределительные и секционные устройства, узлы учета.
ВРУ изготовленные в напольном исполнении и при необходимости могут комплектоваться подставкой нужной высоты.
Корпуса изготовлены из листовой стали толщиной 1,5 мм. Двери оборудованы один-двумя замками.
Корпус изготавливается со степенью защиты IР31.
ВРУ могут изготавливатьсядля применения с системами заземления TN-S, TN-C,
TN-C-S, по ГОСТ 30331.2, ГОСТ Р 50571.2
Вводно-распределительное устройство серии ВРУ изготавливается в соответствии требованиям ГОСТ Р 51732-2001, ГОСТ Р 51321.1-2000 (МЭК 60439-1-92), ГОСТ Р 51628-2000; ПУЭ
| Технические характеристики | |
| Напряжение питающей сети, В | 380/220 |
| Частота питающей сети, Гц | 50 |
| Класс оборудования по способу защиты от поражения электрическим током | I |
| Степень защиты, обеспечиваемая оболочками | не ниже IP31 |
| Диапазон рабочих температур, °С | 1 - 35 |
| Масса не более, кг | 55 |
Заказ ВРУ
Для заказа ВРУ необходима информация:
- Однолинейная схема;
- Спецификация на устанавливаемое в ВРУ оборудование (желательно);
- План расположения ВРУ в электрощитовой.
Необходимо указать количество вводов электропитания, номинальный ток плавких вставок, тип электросчётчика прямого или трансформаторного включения, количество и номинальные токи автоматических выключателей.
Для изготовления ВРУ с полным соответствием проектной документации необходимо предоставить однолинейную расчетную схему или задание для завода изготовителя.

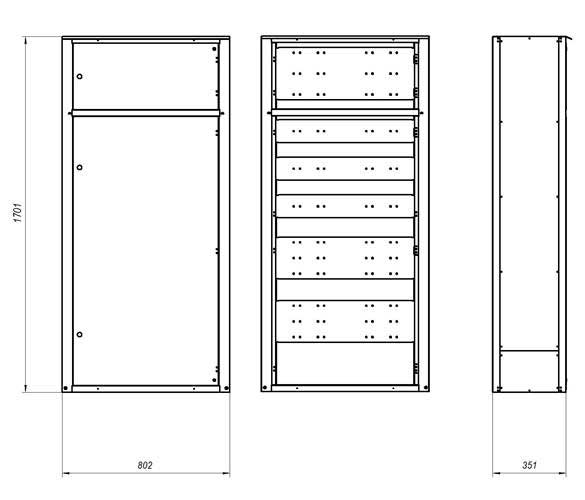

Габаритные размеры
