Щит учетно-распределительно-групповой этажный  (встраиваемый в нишу).

Устройство для учета и распределения электрической энергии, а также для защиты распределительных цепей при перегрузках, коротких замыканиях и недопустимых токах утечки на землю (с устройством защитного отключения на вводе) в сетях с глухозаземлённой нейтралью

(системы заземления TN-S и TN-C-S).

 Нормативно-правовое обеспечение:

  • Отвечают требованиям ГОСТ Р 51321.1-2000 (МЭК 60439-1-92),
  • ГОСТ Р 51628-2000; ПУЭ
Технические характеристики
Напряжение питающей сети, В 220/380
Частота питающей сети, Гц 50
Класс оборудования по способу защиты от поражения электрическим током I
Степень защиты, обеспечиваемая оболочками
Степень защиты при открытой двери силового отсека
не ниже IP31
IP20
Диапазон рабочих температур, °С 1 - 35
Масса не более, кг 20
Габариты (ВхШхГ), мм 985х916х132

Общее количество модулей, устанавливаемых в корпусе щитка

(при ширине модуля 18 мм)

5х16







Достоинства

  • Поставляется полностью укомплектованным аппаратами распределения, имеют высокую монтажную готовность.
  • Имеются исполнения с однофазным и трехфазным вводом в квартиру.
  • Щит предусматривает установку реечных счетчиков различных исполнений.
  • Предотвращает без учётное потребление электроэнергии.
  • Имеет силовой и низковольтный отсеки с внутренними замками.
  • Допускает установку потребителем навесного замка.
  • Низковольтный отсек щита предназначен для установки распределительных устройств телевидения, телефонной связи и радиотрансляционной сети.
  • Корпус щита выполнен из металла толщиной 1мм., обладает механической прочностью и огнестойкостью, окрашен стойким полимерно-порошковым покрытием светлых тонов     RAL 7035.
  • Вариант установки - в нише 950х900х140 по ГОСТ Р 51628.
  • Крепление в нише боковое четырьмя распорными винтами М6.
  • Имеются шины «N» и «РE» с достаточным количеством контактных зажимов.
  • Число подключаемых к щиту квартир - до 10(при установке двухполюсных выключателей).
  • Предусматривает установку автомата выключателя стояка.
  • Гарантийный срок – 2 года со дня ввода в эксплуатацию.

По индивидуальному заказу возможно изготовление различных типоисполнений щитов с любыми схемами и номинальными токами автоматических выключателей.

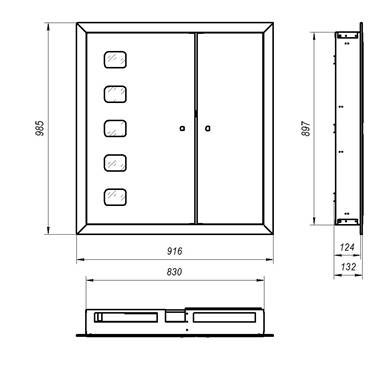

Габаритные размеры

gabariti SHEG2
